磁致伸缩传感器用于测量线性位移元件的技术要点
作者：芭乐APP网站免费进入2023传感器人气：
磁致伸缩传感器是一种基于铁磁材料磁致伸缩效应的位移检测装置。可在恶劣的工业环境中连续、准确、实时地检测各种运动部件的位移(位置)和速度。作为精密操作和控制的重要组成部分，可以极大地提高整个系统的精度和效率。适用于直线运动机械装置的行程或位置检测。液压系统的精确伺服反馈控制是最典型的应用之一。
磁致伸缩传感器用于测量线性位移。它由磁致伸缩传感元件(波导)、电路、保护壳和非接触式磁环组成。如图所示，当磁致伸缩传感器工作时，电路产生一个启动脉冲，该脉冲沿波导传播，并沿波导产生螺旋磁场。当磁场遇到非接触磁环的磁场时，波导产生磁致伸缩效应，即产生机械波并沿波导向电路传递。机械波以恒定速度V传输，电路部分的能量拾取机构将机械波转换为微弱电信号，放大后得到末端脉冲，如图所示。最后，位移值L=VT。
磁致伸缩技术应用于位移传感器已有大约50年的历史。在早期，电位器广泛应用于注塑机。但其精度、可靠性、行程和使用寿命都不如磁致伸缩位移传感器。由于电位器是接触式的，碳刷在长时间重复使用后会磨损，最终会失效。该磁致伸缩传感器具有非接触、无磨损、耐用、安装简单、外形紧凑等特点。因此，它具有电位器无法比拟的技术优势。磁致伸缩位移传感器的基本结构。

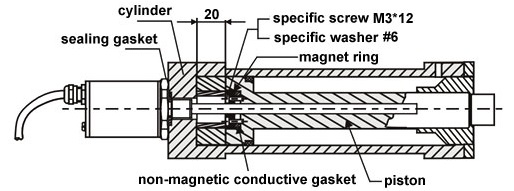

下图为液压缸磁致伸缩位移传感器内置安装示意图。磁致伸缩传感器与气缸的无杆端刚性连接，在空心活塞杆中完成整个行程长度。磁环附在气缸的活塞上。当活塞沿行程运动时，传感器可以准确地确定活塞(或磁铁)的位置。
